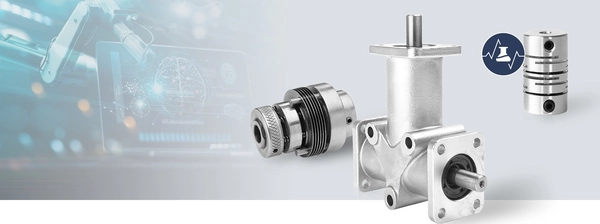

Antriebskomponenten für die Medizin- & Labortechnik
Kleinste Abmessungen, kleinste Bohrungsdurchmesser und minimalstes Massenträgheitsmoment sind die zentralen Forderungen an Kupplungen in der Medizin- und Labortechnik.
Miniaturkupplungen: Kleinste Wellendurchmesser bis zu 1 mm
Filigrane Apparate in der Labor- und Medizintechnik, wie Mikrodosierpumpen oder Labortechnischen Wägetechnik, dosieren feinste Förderströme oder sind für die hochgenaue Wägung kleiner Probenmengen verantwortlich. Für diese Mikroanwendungen bietet das Kupplungsprogramm Miniaturausführungen mit kleinsten Abmessungen von 5,9-12,7 mm Außendurchmesser. Kleinste Wellendurchmesser bis zu 1 mm können durch die Miniaturkupplungen präzise verbunden werden. Axial steckbare Oldham-Kupplungen mit elektrisch isolierender Funktion, kleinste Wendelkupplungen Beamflex, doppelkaranische Servolamellenkupplungen der Baureihe Diskflex mit einem Außendurchmesser von 12 mm oder kleinste Federstegkupplungen der Baureihe Sliflex erfüllen dabei die unterschiedlichsten Anforderungswünsche in diesen Mikroanwendungen. Für Anwendungen unter speziellen Umgebungsbedingungen oder mit Auftreten aggressiver Medien stehen letztgenannte Ausgleichskupplungen in der Baugröße GRS12 oder GRC12 mit einem Außendurchmesser von 12,7 mm optional aus Edelstahl wahlweise als Stellschrauben- oder Klemmnabenausführung zur Verfügung.
Starre Kupplungen & Klemmringe in Mikroausführung
Die Starren Kupplungen Torqmax mit kleinsten Bohrungsdurchmessern von 3 bis 6 mm sind ideal zur effizienten und wirtschaftlichen Verbindung fluchtender Wellen. Ebenfalls bieten kleinste Klemmringe der Serie Clampmax beginnend mit 3 mm Bohrungsdurchmesser eine präzise Fixierung von miniaturisierten Komponenten in medizintechnischen Mikrosystemen.
Heiß oder kalt: Kupplungen für Autoklaven oder Gefriertrocknungsanlagen
In der Medizintechnik werden für Sterilisationszwecke von Gegenständen wie bspw. Operationsbestecken Autoklaven eingesetzt. Teilweise laufen diese Sterilisationsprozesse im Vakuumverfahren und mit Dampfeinströmungen. Für diese thermisch anspruchsvollen Aufgaben bieten Oldham-Kupplungen mit Edelstahlnaben die technische Lösung. Zusätzlich sind die steckbaren Kupplungen mit Übertragungsscheiben aus PEEK (Polyetheretherketone) ausgestattet. Dieser technische Werkstoff ist aufgrund seiner nur minimalst ausgasenden Eigenschaften geeignet für Anwendungen in hohen Temperaturbereichen oder unter Vakuumbedingungen. Finden die Prozesse in noch höheren Temperaturbereichen statt, können die steckbaren Kupplungen mit Kreuzscheiben aus einem Hochleistungs-Polyimid geliefert werden. Dieser Werkstoff eignet sich für Temperaturbereiche von bis zu 200°C. Die Edelstahlnaben der Oldham-Kupplung sind zusätzlich einem Elektropoliturverfahren unterzogen, um hierdurch deren Oberflächenrauheit zu verringern – essentiell in der Labor- und Medizintechnik, um das Anhaften von Keimen deutlich zu reduzieren. Labor-Gefriertrocknungsanlagen sind in der Pharmaindustrie weit verbreitet. Durch die Verwendung von Eiskondensatoren, die in Temperaturbereichen von bis zu -50°C arbeiten, sind die Anforderungen an Kupplungen diesbezüglich hoch. Die Wendelkupplung Beamflex in Edelstahlausführung ermöglicht das Arbeiten in diesen niedrigen Temperaturbereichen.
Dämpfung von Schwingungen in Hochgeschwindigkeitszentrifugen
Zur Trennung von feinsten Partikeln und diverser Medien arbeiten Hochgeschwindigkeits-Laborzentrifugen mit Drehzahlen von 15.000 min-1 oder mehr. Um bei diesen Hochgeschwindigkeitsanwendungen auftretende Drehschwingungen zu dämpfen, bieten die Elastomerkupplungen Jawflex die wirkungsvolle Dämpfung. Das Schwingungsverhalten ist dabei durch unterschiedliche Shorehärten der Zahnkränze exakt anpassbar. Für noch höhere Drehzahlen ist die High-Speed-Kupplung Speedmax die ideale Lösung. Sie vereint ein ausgewogenes Verhältnis aus Dämpfung und Drehsteifigkeit und ist je nach Baugröße für Drehzahlen bis zu 42.000 min-1 ausgelegt.
Schutzfunktion durch Sicherheitskupplungen in Diagnosegeräten
Der Schutz von Personen bei medizintechnischen Untersuchungen spielt eine entscheidende Rolle. Sicherheitskupplungen ermöglichen hierfür die zuverlässige Drehmomentbegrenzung. Beispielsweise gewährleistet der Einsatz der Dauerrutschkupplung Securmax Mini eine mechanische Sicherung zum Schutz der Patienten in Magnetresonanztomographie-Geräten.
