Die Miniaturkupplung

Wellenkupplung für immer kleiner werdende Antriebe

Die Miniaturisierung von Antrieben ist ein zentrales Thema beispielsweise in der Medizintechnik, im feinmechanischen Apparatebau, in der Labortechnik sowie bei Mikrodosierpumpen. Für diese Anwendungsbereiche bietet Orbit Antriebstechnik entsprechende Miniaturkupplungen mit kleinsten Abmessungen und Bohrungsdurchmessern. Miniaturkupplungen mit einer Ausgleichsfunktion bieten eine Kompensation auftretender radialer, axialer oder angularer Wellenverlagerungen. Als Starre Kupplung bietet diese Art der Miniaturkupplung eine optimale Lösung bei fluchtenden Wellen. Rutschkupplungen im Miniaturformat schützen sensible Bauteile und Komponenten vor zu hohen Drehmomentspitzen.

Miniaturkupplungen mit Ausgleichfunktion

Das Spektrum an Miniaturkupplungen bietet unterschiedlichste Funktionsprinzipien, um eine optimale Wellenverbindung bei unterschiedlichsten Anwendungsprofilen zu gewährleisten.

Einteilige Wendelkupplung im Miniaturformat

Komplett aus Aluminium gefertigt präsentiert sich die Beamflex. Diese Wendelkupplung steht für Miniaturanwendungen mit kleinsten Außendurchmessen ab 6,5 mm und Bohrungsdurchmessern ab 1 mm zur Verfügung.

Modulare Elastomerkupplungen und Oldham-Kupplungen: Bequeme Steckmontage in Miniaturanwendungen

Schwingungsdämpfende Elastomerkupplungen der Reihe Jawflex sind spielfrei, steckbar und aufgrund unterschiedlicher Shorehärten der verfügbaren Zahnkränze an jegliche Bedingungen anpassbar. Das Lieferprogramm bietet für Miniaturanwendungen Ausgleichskupplungen mit einem Außendurchmesser beginnend mit 14 mm. Diese schwingungsdämpfenden Miniaturkupplungen stehen für Wellendurchmesser ab 3 mm im Programm. Ebenfalls steckbar sind die Miniaturkupplungen aus dem Programm der Oldham-Kupplung. Oldham-Kupplungen bieten den Vorteil einer beliebigen Kombinierbarkeit unterschiedlichster Bohrungsdurchmesser und ermöglichen einen vergleichsweise hohen radialen Verlagerungsausgleich. Sie sind ab einem Außendurchmesser von 5,9 mm erhältlich und sind aufgrund ihrer kompakten Bauform auch in knappen Einbauräumen integrierbar.

Abgerundetes Programm an Kupplungen im Miniaturformat

Metallbalgkupplungen Belflex, Lamellenkupplungen Diskflex sowie axial fixierte Gelenk-Kupplungen Crossflex mit kleinsten Abmessungen runden das Programm an Miniaturkupplungen ab.

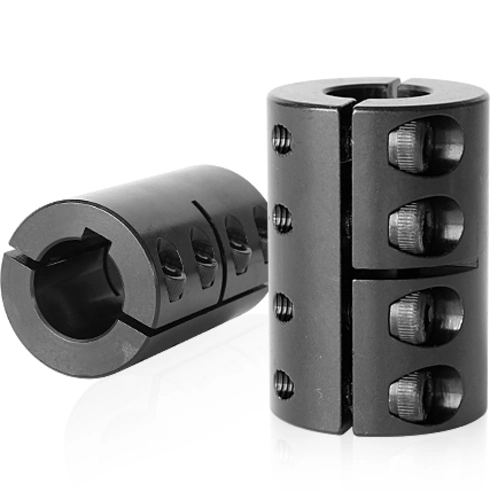

Starre Miniatur-Kupplungen für kleinste Wellendurchmesser

Die starren Kupplungen Torqmax bieten eine optimale Lösung, wenn Wellenverlagerungen nicht vorliegen. Für Mikro- und Miniaturanwendungen hält das Angebotsspektrum von Orbit Antriebstechnik kleinste Schalenkupplungen mit Bohrungsdurchmessern ab 3 mm bereit.

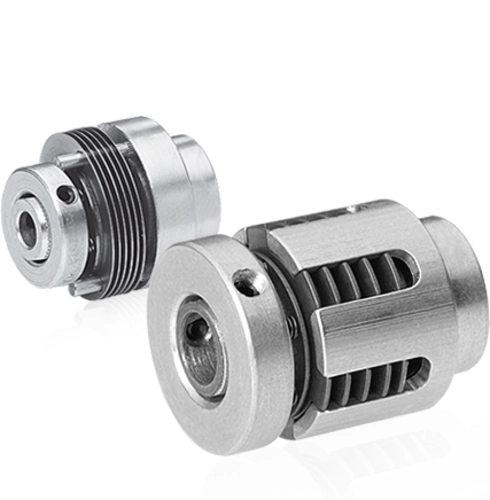

Schutz sensibler Komponenten durch Miniatur-Rutschkupplungen

Auch in kleinsten Anwendungen kann die Begrenzung von Drehmomenten eine wichtige Rolle spielen, um kleinste, sensible Komponenten zu schützen. Für diese Applikationen stehen Rutschkupplungen Securmax Mini mit kleinsten Abmessungen und mit kleinsten Rutschmomenten bis zu Bruchteilen von 1 Nm zur Verfügung. Sie gewährleisten ein kontrolliertes Durchrutschen bei Überschreitung des eingestellten Drehmomentes. Der Einstellbereich lässt sich dabei hochfein justieren.
