Antriebskomponenten für Verpackungsmaschinen

Präzision hat bei Verpackungsmaschinen höchste Priorität. Egal ob befüllt, etikettiert, palettiert, verschlossen, geformt oder transportiert wird. D.h. für die Verpackungstechnik abgestimmte Kupplungssysteme müssen präzise arbeiten und eine hohe Torsionssteifigkeit aufweisen. Um dem Wunsch nach einer gesteigerten  Produktivität gerecht zu werden, arbeiten Anlagen und Maschinen der Verpackungstechnik dynamisch und hochproduktiv mit hohen Antriebsdrehzahlen. Der Anspruch an einzusetzende Wellenkupplungen und Antriebskomponenten ist hier entsprechend hoch.

Kartonverpackungsmaschinen, auch als sogenannte „Wraparound Packer“ bekannt, findet man meist am Ende eines gesamten Verpackungsprozesses. Nachdem beispielsweise flüssige oder pulvrige Produkte über verschiedenste Dosier- und Abfüllstationen in Schlauchbeuteln,  Flaschen etc. abgepackt oder abgefüllt sind, werden diese anschließend meist zum Schutz vor eventuelle Schäden auf Transportwegen in Kartons verpackt.  Die Befüllung der Kartons erfolgt dabei durch diese Maschinen vollautomatisch. Zum präzisen Antrieb der Vakuumgreifer, die für die Positionierung der Produkte zuständig sind, kommen unter anderem die leichten und spielfreien Lamellenkupplungen der Baureihe Diskflex zum Einsatz. In den verschiedensten Stationen der Verpackungsprozesse sorgen die Wellenklemmringe aus der Reihe Clampmax für die zuverlässige Fixierung und axiale Begrenzung von Komponenten auf den jeweiligen Antriebswellen. Abhängig von der jeweiligen Station im Verpackungsprozess liegt Lebensmittelkontakt vor oder Stationen unterliegen turnusmäßigen Reinigungsprozessen, sind diese Wellenklemmringe in Edelstahl ausgeführt.

In Verpackungsmaschinen für die Pharmaindustrie oder in der Lebensmittelindustrie existieren spezielle Anforderungen hinsichtlich der Korrosionsbeständigkeit an alle beteiligten Maschinenelemente. Je nach Anforderungsprofil stehen zur Auswahl hierfür geeigneter Überlastkupplungen zwei unterschiedliche Optionen zur Verfügung.    Eine dieser Optionen ist die Securmax Servo in Niploy-Ausführung. Diese hochwertige Oberflächenbeschichtung entsteht in einem chemischen Vernickelungsverfahren mit hohem Gehalt an Phosphor und bietet einen besonders korrosions- und verschleißfesten einheitlichen Überzug. Die Niploybeschichtung widersteht den meisten organischen und anorganischen Medien. Damit eignet sich diese Variante für diverse Anwendungen und Branchen wie beispielsweise in der Pharmaindustrie oder im chemischen Bereich. In Verpackungsmaschinen und Abfüllanlagen in der Nahrungs- und Lebensmittelindustrie ist der Werkstoff Edelstahl meist das präferierte oder vorgeschriebene Material. Hierfür sind die spielfreien Drehmomentbegrenzer in INOX-Ausführung die Lösung zur Integration in diese hygienisch anspruchsvollen und reinigungsintensiven Anlagen.

Faltschachtelklebemaschinen stellen mit einer hohen Geschwindigkeit passergenau verschiedene Faltschachteln her. Als Endprodukt werden sie in vielen Fällen dem abschließenden Prozess eines Verpackungsvorganges zugeführt, den Kartonverpackungsmaschinen. Zur Realisierung einer geforderten hohen Ausbringungsleistung dieser Verpackungsanlagen, ist es von großer Bedeutung, dass die Faltschachteln exakt geknickt und geklebt sind.  Hierfür verfügen die Klebemaschinen über Einstellungsmöglichkeiten, um nachteiligen Ereignissen wie schiefes Kleben oder unregelmäßige Faltvorgänge entgegenzutreten. So werden bereits im Einlegevorgang spezielle Ausrichtungsvorgänge durchgeführt. Die Roh´Lix Linearaktuatoren werden dabei zum Verstellen eines Seitenführungsmechanismus eingesetzt. Dieser kompensiert gewisse Unregelmäßigkeiten bei der Einlage, um zu gewährleisten, dass jeder Zuschnitt genau und in einem definierten Winkel eingelegt und die nächste Station erreicht. Weiterhin dienen diese Verstelleinheiten zum Anpassen bei unterschiedlichen Formaten der Zuschnitte.

Ventilsäcke, Kreuzbodensäcke oder Seitenfaltsäcke werden als Verpackung für diverse Baustoffsubstanzen wie Mörtel oder Estrich benötigt. Bei der Produktion solcher Behältnisse mit exakt fluchtenden Wellen steht die Forderung einer wirtschaftlichen Lösung zur Übertragung höchster Drehmomente im Fokus. Schalenkupplungen der Serie Torqmax aus Stahl bieten hier die perfekte Lösung. Ihre präzise gehonten Bohrungen, ihre verwendeten Qualitätsschrauben mit ausgeprägter Klemmkraft sowie ihre spezielle Schraubensicherung sorgt für die optimierte Performance bei der Drehmomentübertragung und dafür, dass die Schrauben auch bei Vibrationen permanent ihre Klemmkraft behalten und damit die Kupplungen das Drehmoment zur Herstellung dieser Behältnisse dauerhaft und sicher übertragen. Durch die zweiteilige Ausführung ist eine radiale Montierbarkeit gewährleistet.  Ähnliche Anforderungen herrschten bei Maschinen zur Herstellung von Lebensmittelverpackungen wie Bechermaschinen. Entsprechend der Hygieneanforderungen sind die Schalenkupplungen in Edelstahl ausgeführt.

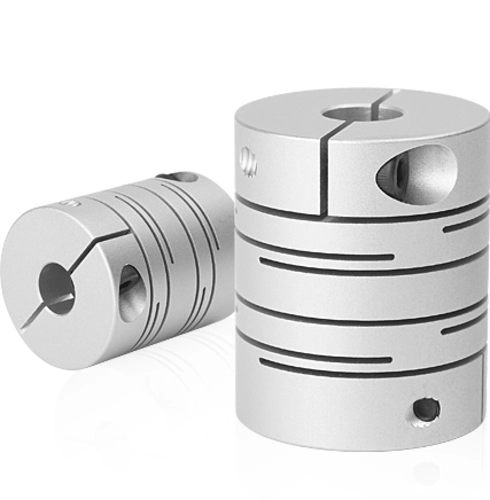

Das Markieren von Endprodukten stellt ein wichtiges Identifizierungsmerkmal und Marketinginstrument dar. In Hochgeschwindigkeitsetikettendrucker kommen leichte und massenträgheitsreduzierte Kupplungen der Baureihen CD Kupplung, Diskflex, Belflex und der Sliflex zum Einsatz. Präzision und hochdynamischer Betrieb sind hierbei höchste Priorität.
