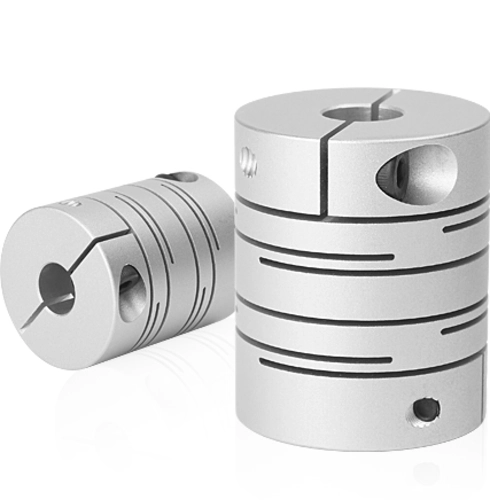

Die Federstegkupplung Sliflex
Die torsionssteife Kupplung für dynamische Anwendungen oder für spezielle Umgebungsbedingungen
Die Federstegkupplung Sliflex ist in den Materialien Aluminium oder Edelstahl erhältlich und ermöglicht die spielfreie und präzise Drehmomentübertragung in dynamischen Servoachsen oder bei Anwendungen unter schwierigen Umgebungsbedingungen. Ihre radial eingebrachte Schlitzstruktur ermöglicht eine hohe Torsionssteifigkeit und einen effektiven universellen Verlagerungsausgleich bei nicht fluchtenden Wellen. Ein innovatives mechanisches „Abrundungsverfahren“ an den jeweiligen Anfangs- und Endpunkten dieser Einschnitte minimiert Spannungsbildungen und maximiert damit die Lebensdauer auch bei dauerhaft hohen Verlagerungen. Aus leichtem Aluminium gefertigt ist sie prädestiniert für dynamische Servoaufgaben und präzisen Positionieraufgaben mit häufigem Reversierbetrieb. Die Federstegkupplung aus Edelstahl ist die Wahl bei Anwendungen in korrosiver Atmosphäre oder mit thermisch kritischen Umgebungsbedingungen. Die Sliflex weist standardmäßig eine Hinterdrehung auf. Damit können die zu verbindenden Wellen im Inneren des Funktionsbereichs dicht vor Stirn positioniert werden unter Beibehaltung der vollen Verlagerungskapazität der Kupplung.
Produktfeatures
- Komplett aus Aluminium oder Edelstahl gefertigt
- Außendurchmesserbereich von 12,7 bis 60 mm
- Bohrungsdurchmesserbereich von 3 bis 25 mm
- Drehzahlen bis zu 35.000 min-1
- Temperaturbereich je nach Ausführung bis 140°C
- Hohe Torsionssteife von bis zu 2.500 Nm/rad
- Spielfreie Klemmnaben
- Nenndrehmomentbereich von 0,2 bis 30 Nm
Klemmnaben für eine spielfreie Drehmomentübertragung auch im Reversierbetrieb
Die Klemmnaben der Sliflex bieten zum einen eine bequeme Montierbarkeit und sichern zum anderen die spielfreie Drehmomentübertragung auch im Takt- und Reversierbetrieb. Stellschraubenausführungen sind auf Wunsch ebenfalls erhältlich.
