Dauerrutschkupplung

Die Dauerrutschkupplung

Rutschkupplung und Rutschnaben für permanente Rutschzyklen und Dauerrutschaufgaben

Rutschkupplungen und Rutschnaben übertragen das Drehmoment reibschlüssig. Wird das ab Werk voreingestellte oder vom Anwender selbst gesetzte Drehmoment überschritten, rutschen die Kupplungen oder das jeweilige Übertragungselement in den Rutschnaben durch und begrenzen damit das Drehmoment auf diesen eingestellten Wert. Nicht selten kommt es hierbei vor, dass die Taktrate der Rutschvorgänge durch dynamische Bearbeitungsprozesse sehr hoch ist oder es zum Dauerrutschen kommt, beispielsweise durch Bahnspannungsregelungsaufgaben in Papiermaschinen oder Wickelanlagen. Hierfür angepasste oder konzipierte Drehmomentbegrenzer stellen sich diesen anspruchsvollen Herausforderungen.

Dauerrutschkupplungen mit angepassten Reibbelägen für permanente Rutschzyklen

Spindelpressen sind in der Umformtechnik nicht wegzudenken, wenn es um das Richten, Kalibrieren oder Prägen von Werkstoffen wie Stahl oder Aluminium geht. Elektrisch angetriebene Spindelpressen gewährleisten dabei eine hohe Wiederholgenauigkeit verbunden mit einem hohen Wirkungsgrad beim Massivumformen dieser Werkstoffe. Meist dient eine integrierte Rutschkupplung als Überlastschutz in diesen Anlagen. So auch in einer Anlage, bei der es nach dem Erreichen der gewünschten Presskraft zum Rutschvorgang durch den Drehmomentbegrenzer kommt. Die Presse arbeitet hierbei dynamisch und hocheffizient mit einer Motordrehzahl von 2.000 min-1 und mehr, so dass es, ausgelöst durch die Vielzahl der Pressvorgänge pro Zeiteinheit im Mehrschichtbetrieb, zu häufigen Rutschzyklen kommt. Für diese und ähnliche Aufgabenstellung bietet das Angebotsspektrum von Orbit Antriebstechnik Rutschkupplung und Rutschnaben der Serie Securmax Slip mit speziellen „Extra-Long-Life“ Reibbelägen LDX ausgestattet für eine maximale Lebensdauer bei den permanent ausgelösten Rutschzyklen im Dauerbetrieb.

Dauerrutschen bei Aufgabenstellungen im Miniaturformat

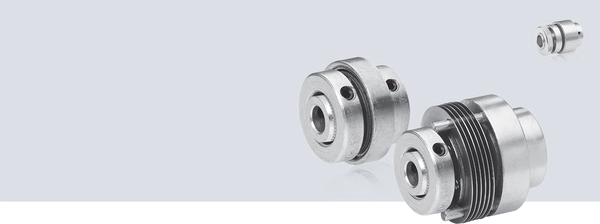

Für Dauerrutschaufgaben in Miniaturanwendungen empfiehlt sich das Produktprogramm der Securmax Mini. Sie ist als Dauerrutschkupplung ausgelegt und ermöglicht im kontinuierlichen oder intermittierenden Betrieb eine Lebensdauer von über 30 Millionen Zyklen. Durch ihre Funktionsweise ist sie prädestiniert für die Bahnspannungsregelung, d.h. zur Aufrechterhaltung konstanter Spannung beim Aufwickeln von Papier, Draht oder Folie, zur Drehmomentregelung, bspw. bei Verschließmaschinen oder zum Überlastschutz für Personen und Geräte. Erhältlich ist sie als Rutschnabe zur Kombination mit Riemenscheibe oder Zahnrad abtriebsseitig oder für direkte Antriebe als Rutschkupplung zur Welle-Welle Verbindung. Beide Varianten sind sowohl mit voreingestelltem als auch mit einstellbarem Drehmoment lieferbar. Um dem Trend zur Miniaturisierung gerecht zu werden, startet die kleinste Rutschkupplungsgröße dieses Programms bei einem Außendurchmesser von 19,05 mm und einem Drehmomentbereich kleiner als 1 Nm. Allgemein deckt das Produktspektrum der Securmax Mini einen  Bohrungsdurchmesserbereich von 5-32 mm ab und steht für Drehmomente von 0,23 bis 16,95 Nm zur Verfügung.
