Hochtemperaturkupplung

Die Hochtemperaturkupplung

Hochtemperaturkupplung komplett aus Edelstahl oder mit thermisch stabilen Kunststoffen

In den verschiedensten Anwendungen wie beispielsweise in der Verfahrenstechnik, in der Prozesstechnik oder in vakuumtechnischen Härteanlagen sind hohe Temperaturbereiche an der Tagesordnung. Ausgleichskupplungen für diese Hochtemperaturanwendungen müssen hier zwingend spezifische Eigenschaften aufweisen. Das heißt häufig bestehen sie komplett aus Edelstahl und zusätzlich dürfen Hochtemperaturkupplungen keine mediensensiblen Verbindungsstellen wie Klebeverbindungen aufweisen. Für diese Anwendungen bietet das Angebotsspektrum von Orbit Antriebstechnik hierfür abgestimmte Hochtemperaturkupplungen.

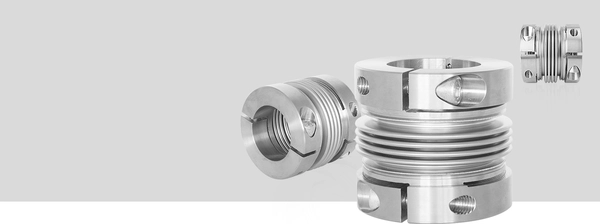

Metallbalgkupplung mit geschweißter Balg-Nabenverbindung

Die Metallbalgkupplung Belflex Thermbago GBC-SS besitzt Edelstahlklemmnaben. Durch ihre geschweißte Balg-Nabenverbindung kann diese Metallbalgkupplung hohen thermischen Belastungen von bis zu 300°C ausgesetzt werden.

Lamellenkupplungen für Hochtemperaturanwendungen

Die Lamellenkupplungen Diskflex GDC-SS und ZDC-SS sind ebenfalls für diese hohen Temperaturbereiche prädestiniert. Alle Komponenten wie Klemmnaben, Zwischenstücke, Schrauben und Lamellenpakete bestehen ebenfalls aus Edelstahl. Für sehr hohe Drehmomentbereiche stehen die Stahllamellenkupplungen Diskflex GTR zur Verfügung. Deren Naben und Zwischenstücke bestehen aus Vergütungsstahl gemäß DIN EN 10083 mit zusätzlicher Oberflächen-Phosphatierung, die Lamellenpakete bestehen aus Edelstahl 1.4301. Damit sind sie in einem Temperaturbereich von bis zu 250°C einsetzbar.

GOC-SS PEK/VES: Die Oldham-Kupplung für hohe Temperaturbereiche

Ist der Ausgleich hoher radialer Verlagerungen in Applikationen mit speziellen Umgebungsbedingungen oder kritischen thermischen Bedingungen gefordert, dann ist die steckbare Oldham-Kupplung mit Edelstahlnaben und angepassten Übertragungsscheiben die Wahl. Zur Auswahl bei der Übertragungsscheibe stehen die Materialien PEEK oder Vespel zur Verfügung. Die Kreuzscheiben aus dem Werkstoff PEEK sind aufgrund der nur minimalst ausgasenden Eigenschaften die Lösung für Vakuumanwendungen und ermöglichen den Einsatz der isolierenden Kupplungen in Temperaturbereiche von bis zu 120°C. Herrschen in der Applikation noch deutlich höhere thermische Bedingungen, sind Kreuzscheiben aus Polyimid die idealen Übertragungsscheiben. Diese ermöglichen den Einsatz in Temperaturbereichen von bis zu 200°C Die Edelstahlnaben sind zusätzlich einem Elektropoliturverfahren unterzogen, um hierdurch deren Oberflächenrauheit zu verringern - essentiell in der Labor- und Medizintechnik, um das Anhaften von Keimen deutlich zu reduzieren oder für Vakuumanwendungen, um die Menge eventuell anhaftender Absorbate zu minimieren.

Die Federstegkupplung für thermisch kritische Umgebungen

Die Edelstahlausführung der Federstegkupplung Sliflex ermöglicht die spielfreie und sichere Drehmomentübertragung bei schwierigen Umgebungsbedingungen. Ihre radial eingebrachte Schlitzstruktur ermöglicht eine hohe Torsionssteifigkeit und einen effektiven universellen Verlagerungsausgleich bei nicht fluchtenden Wellen. Ein innovatives, mechanisches „Abrundungsverfahren“ an den jeweiligen Anfangs- u. Endpunkten dieser Einschnitte minimiert Spannungsbildungen und maximiert damit die Lebensdauer auch bei dauerhaft hohen Verlagerungen. Durch ihre komplette Bauweise aus Edelstahl ist die die Wahl bei Anwendungen in korrosiver Atmosphäre oder mit thermisch kritischen Umgebungen bis zu 140°C.
