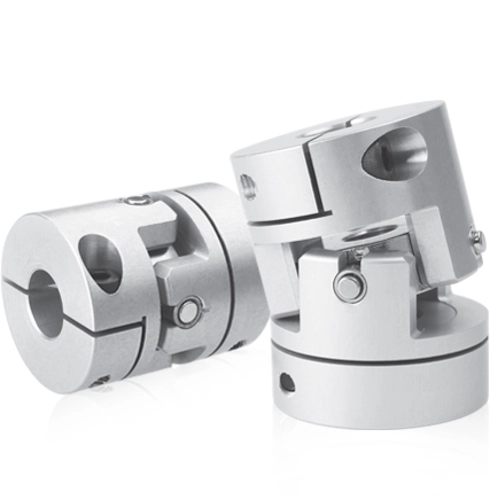

Die Gelenkkupplung Crossflex ZCC
Die Kompaktausführung für enge Bauräume
Die Gelenkkupplung Crossflex ZCC ist ideal für Anwendungen mit hohen Anforderungen an einen radialen und winkligen Verlagerungsausgleich, bei denen aber gleichzeitig nur axial limitierte Bauräume zur Verfügung stehen. Sie besteht aus zwei kompakten Aluminiumnaben und einem zentral angeordneten Gelenkkreuz, das bei auftretende radialer und angularer Verlagerung gleichzeitig eine Schwenk- und Verschiebebewegung in den Gleitlagern ausführt und damit den hohen Verlagerungsausgleich sicherstellt.
Produktfeatures
- Hohe Winkelverlagerung bis zu 3°
- Nenndrehmomentbereich von 0,25 bis 5 Nm
- Bohrungsdurchmesser von 4 bis 15 mm
- Geringe Rückstellkräfte
- Kompakte, platzsparende Bauform
Winkelverlagerung bis zu 3°, korrosionsgeschützte Aluminiumnaben
Die leichte und kurzbauende Gelenkkupplung ZCC gleicht angulare Verlagerungen von bis zu 3° und radiale Verlagerungen von bis zu 0,5 mm aus. Zur Optimierung der Reibwerte und Gleiteigenschaften sind die Stahlzapfen zusätzlich vernickelt. Die Paarung der nickelbeschichteten Pins und der Gleitlager ist so gewählt und angepasst, dass Rückstellkräfte und Drehspiel minimiert sind. Die kompakten Aluminiumklemmnaben sind für einen erhöhten Korrosionsschutz zusätzlich eloxiert.
