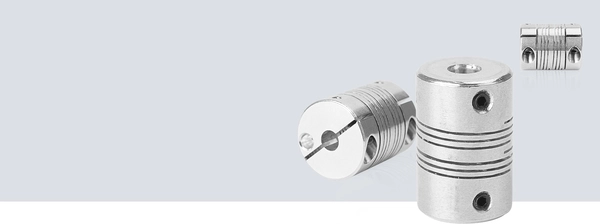

Die Beamflex Encoder PCMR/PSMR-A
Symbiose aus Präzision und geringen Rückstellkräften – die Formel für Drehgeberanwendungen
Die Beamflex Encoder erhält ihre Leistungscharakteristik durch jeweils 2 Sätze zweifach startender Wendelschnitte mit exakt berechneter rotierender Länge der Spiralschnitte. Durch dieses Design vereint sie sehr geringe Rückstellkräfte für niedrige Lagerbelastungen mit auf Drehgeberanwendungen abgestimmten Torsionssteifigkeitswerten. Sie ist in 9 Kupplungsgrößen erhältlich und deckt einen Bereich an Nenndrehmomenten von 0,02 bis 7,68 Nm ab. Das Programm bietet ein breites Spektrum an unterschiedlichen Bohrungsdurchmessern von 1 bis 12 mm.
Produktfeatures
- Spielfreie Drehmomentübertragung
- Nenndrehmomentbereich von 0,02 bis 7,68 Nm
- Sehr geringe Rückstellkräfte
- Bohrungsdurchmesser von 1 bis 12 mm
- Leichte Aluminiumausführungen
- Gewuchtetes Klemmnabendesign
Leicht und laufruhig
Zur Sicherstellung eines geringen Massenträgheitsmoments sind die Kupplungen aus hochfestem Aluminium gefertigt. Die Naben der Klemmnabenausführung (PCMR) sind zusätzlich statisch gewuchtet für eine hohe Laufruhe bei hohen Drehzahlen. Die Stellschraubenausführung (PSMR) bietet die Befestigung mittels Gewindestift. Für die Sensorik im Mikroformat stehen die beiden miniaturisierten Baugrößen 7 und 10 (Außendurchmesser 6,5 und 9,5 mm) als Partner bereit.
